2017年01月22日
＜自作道具＞ワカサギ電動字消しリール４台目製作
今回が４台目。
暇つぶしについ作ってしまいました。
いままでとの相違点は、左手用で自動停止。
２本出したときにオートで止まってほしいので
マイクロスイッチで自動停止をコンセプトにしました。
１．字消しの先端部分をカット
２．フレームの加工

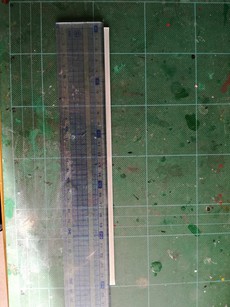

今回はマイクロスイッチを付けるので幅２０ｍｍのアルミ板を使いました。
スプール、マイクロスイッチ本体を置いて、大体の長さでカット
穂先用穴、マイクロスイッチ用の穴を空けて位置を確認。
続いて、スプール用、クラッチ用の穴も空けます。
本体を止める穴も空けます。一緒に本体も。
３．マイクロスイッチの加工
マイクロスイッチはタミヤの工作用パーツを使います。
オムロン製もあったのですが、こちら方が少し小さいです。
ガイドは安全ピンを加工して使います。
余分な分はカットしてマイクロスイッチに付けれるように加工
両面テープで仮止めして、糸を巻いたところを瞬間接着剤で固定すれば完成
４．クラッチの加工
色んなサイトの先輩方を参考にさせて頂いて
クラッチは磁石とバネを使った機構にしています。
バネはこれまでノック式ボールペンのコイルバネを
適当な長さにカットして使ってましたが
なかなかちょうど良いものが見つからず苦戦していました。
そこで今回は手持ちのピアノ線を使って板バネにしてみました。
適当な長さにカット
スプール軸に入るように先端を丸くします。
逆側も丸くして適当に曲げてＶ字形状にします。
初めてなので２種類作ってみました。
スプールにセットして動作確認
とっても簡単で強さも自由、長さも自由にできました！
ここで別の問題発覚
左手用にした為、回転が逆回転でした。
電池をプラスマイナスを入れ替えれば良いのですが
構造的に無理っぽい。
穂先を下向きにセットするようにして下から巻くことに。
フレームも長過ぎたので再度加工。
次回に続く ＜その２へ＞
暇つぶしについ作ってしまいました。
いままでとの相違点は、左手用で自動停止。
２本出したときにオートで止まってほしいので
マイクロスイッチで自動停止をコンセプトにしました。
１．字消しの先端部分をカット
２．フレームの加工
今回はマイクロスイッチを付けるので幅２０ｍｍのアルミ板を使いました。
スプール、マイクロスイッチ本体を置いて、大体の長さでカット
穂先用穴、マイクロスイッチ用の穴を空けて位置を確認。
続いて、スプール用、クラッチ用の穴も空けます。
本体を止める穴も空けます。一緒に本体も。
３．マイクロスイッチの加工
マイクロスイッチはタミヤの工作用パーツを使います。
オムロン製もあったのですが、こちら方が少し小さいです。
ガイドは安全ピンを加工して使います。
余分な分はカットしてマイクロスイッチに付けれるように加工
両面テープで仮止めして、糸を巻いたところを瞬間接着剤で固定すれば完成
４．クラッチの加工
色んなサイトの先輩方を参考にさせて頂いて
クラッチは磁石とバネを使った機構にしています。
バネはこれまでノック式ボールペンのコイルバネを
適当な長さにカットして使ってましたが
なかなかちょうど良いものが見つからず苦戦していました。
そこで今回は手持ちのピアノ線を使って板バネにしてみました。
適当な長さにカット
スプール軸に入るように先端を丸くします。
逆側も丸くして適当に曲げてＶ字形状にします。
初めてなので２種類作ってみました。
スプールにセットして動作確認
とっても簡単で強さも自由、長さも自由にできました！
ここで別の問題発覚
左手用にした為、回転が逆回転でした。
電池をプラスマイナスを入れ替えれば良いのですが
構造的に無理っぽい。
穂先を下向きにセットするようにして下から巻くことに。
フレームも長過ぎたので再度加工。
次回に続く ＜その２へ＞
